概述
微电容式MEMS振动传感器（VSC系列）采用MEMS技术的微电容式加速度敏感芯体，将感受的加速度信号转换成电压信号输出。传感器结构简单，机壳采用钛合金材料。传感器设计为浮地形式，安装面与信号地绝缘。
产品特点
u 动态测量范围宽
u 体积小、重量轻
u 机械、电气接口,输出形式可按客户要求定制
应用领域

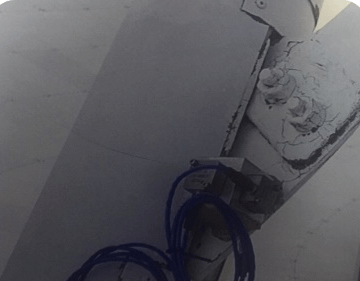

u 低频动态和稳定线性加速度案例飞行测试 u 运输环境仿真 u 道路负载 | u 模态和结构分析 u 风电整机监测 u 倾斜和倾角的测量 |
性能参数
|
|
|
|
VSC-X1-1 | VSC-X2-2/3 | VSC-2-2/3 |
|
|
|
|
|
微电容式MEMS振动传感器 |
型号 | VSC-X1-1 | VSC-X2-2/3 | VSC-2-2/3 |
测量方向 | 单向 | 两向、三向 | 两向、三向 |
测量范围 | 0～200g内选用 | 0～400g内选用 | 0～400g内选用 |
频率范围 | 5Hz～5KHz内选用 | 2Hz～2KHz内选用 | 2Hz～2KHz内选用 |
电源电压 | ±15V·DC | ±15V·DC | ±15V·DC |
输出直流电压 | 2.5±0.1V | 2.5±0.1V | 2.5±0.1V |
满量程输出电压 | 4.9±0.1V | 4.9±0.1V | 4.9±0.1V |
最大横向灵敏度 | ＜3% | ＜3% | ＜3% |
精度 | 1.50% | 1.50% | 1.50% |
接插件 | Y4-4TK | J30J-9ZKP | Y86-7ZKD |
| Y8B-7ZJLM | Y100A-7ZJL |
材料 | 铝 |
安装方式(mm) | M5螺纹 | 36.2×M3螺钉 | M5螺纹 |
外形尺寸(mm) | Φ26×40 | 30×30×25 | 20×202×M3螺钉 |
